一、產品介紹
◆ 產品定義
GMV Star家庭中央空調機組是格力自主研發的新一代變頻空調機組，機組容量范圍為 8.0～ 33.5kW，
主要用于家居場所、別墅、小型辦公樓等，機組采用直流變頻壓縮機，并優化了制冷系統，使性能更佳、
能效比更高、運行更為可靠，安裝調試更為方便。

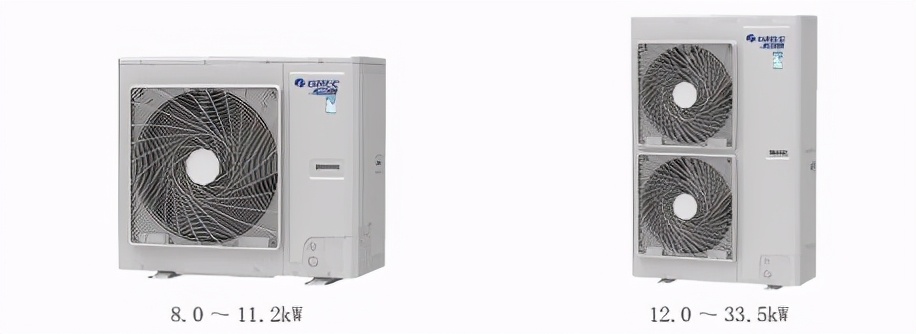

◆ 產品外觀圖
◆ 產品主要特點：直流變頻、節能、靜音舒適、智能化管理 、長配管設計、寬廣的運行范圍、溫度控制、完善的故障保護功能
二、產品性能與規格
1、產品性能參數
型號 | GMV-H80WL/A | GMV-H112WL/A | GMV-H120WL/A | |
制冷量 kW | 8 | 10 | 11.2 | 12 |
制熱量 kW | 9 | 11 | 13 | 14 |
IPLV W/W | 6.8 | 6.8 | 6.8 | 7.3 |
APF W·h/(W·h) | 4.35 | 4.6 | 4.45 | 5.15 |
電源 | 220V ～ 50Hz | 220V ～ 50Hz | 220V ～ 50Hz | 220V ～ 50Hz |
制冷輸入功率 kW | 2 | 2.4 | 2.9 | 2.8 |
制熱輸入功率 kW | 1.9 | 2.3 | 3 | 2.8 |
******輸入功率（用于配電） kW | 4.1 | 4.3 | 4.7 | 5.7 |
噪音 dB(A) | 55 | 55 | 56 | 53 |
風量 m3 /h | 3900 | 4000 | 4400 | 6000 |
壓縮機數量 個 | 1 | 1 | 1 | 1 |
外形尺寸（寬 × 深 × 高） mm | 980×360×790 | 980×360×790 | 980×360×790 | 900×340×1345 |
防水等級 | IPX4 | IPX4 | IPX4 | IPX4 |
連接管 | ||||
氣管 mm | Φ15.9 | Φ15.9 | Φ15.9 | Φ15.9 |
液管 mm | Φ9.52 | Φ9.52 | Φ9.52 | Φ9.52 |
連接方式 | 喇叭口連接 | 喇叭口連接 | 喇叭口連接 | 喇叭口連接 |
凈重 kg | 85 | 85 | 85 | 110 |
運行重量 kg | 85 | 85 | 85 | 110 |
型號 | GMV-H140WL/A | GMV-H140WL/AS | GMV-H160WL/A | GMV-H160WL/AS |
制冷量 kW | 14 | 14 | 16 | 16 |
制熱量 kW | 16.5 | 16.5 | 18.5 | 18.5 |
IPLV W/W | 7.2 | 6.4 | 6.8 | 6.2 |
APF W·h/（W·h） | 5 | 5 | 4.8 | 4.8 |
電源 | 220V ～ 50Hz | 380V 3N ～ 50Hz | 220V ～ 50Hz | 380V 3N ～ 50Hz |
制冷輸入功率 kW | 3.6 | 3.6 | 4.3 | 4.3 |
制熱輸入功率 kW | 3.8 | 3.8 | 4.4 | 4.4 |
******輸入功率（用于配電） kW | 6.3 | 6.7 | 6.8 | 7.02 |
噪音 dB（A） | 54 | 54 | 56 | 56 |
風量 m3 /h | 6300 | 6300 | 6600 | 6600 |
壓縮機數量 個 | 1 | 1 | 1 | 1 |
外形尺寸（寬 × 深 × 高） mm | 900×340×1345 | 900×340×1345 | 900×340×1345 | 900×340×1345 |
防水等級 | IPX4 | IPX4 | IPX4 | IPX4 |
連接管 氣管 mm | Φ15.9 | Φ15.9 | Φ19.05 | Φ19.05 |
液管 mm | Φ9.52 | Φ9.52 | Φ9.52 | Φ9.52 |
連接方式 | 喇叭口連接 | 喇叭口連接 | 喇叭口連接 | 喇叭口連接 |
凈重 kg | 110 | 117 | 110 | 117 |
運行重量 kg | 110 | 117 | 110 | 117 |
型號 | GMV-H180WL/A | GMV-H180WL/AS | GMV-H200WL/A1 | GMV-H200WL/A | GMV-H224WL/A |
制冷量 kW | 18 | 18 | 20 | 20 | 22.4 |
制熱量 kW | 20 | 20 | 22.4 | 22.4 | 25 |
IPLV W/W | 6 | 6 | 6.1 | 6.1 | 6.1 |
APF W·h/（W·h） | 4.5 | 4.5 | 4.8 | 4.7 | 4.6 |
電源 | 220V ～ 50Hz | 380V 3N ～ 50Hz | 220V ～ 50Hz | 380V 3N ～ 50Hz | 380V 3N ～ 50Hz |
制冷輸入功率 kW | 5.3 | 5.3 | 6.4 | 6.4 | 7.2 |
制熱輸入功率 kW | 4.6 | 4.6 | 5.6 | 5.6 | 6 |
******輸入功率（用于配電） kW | 7.2 | 7.5 | 7.2 | 9.2 | 9.6 |
噪音 dB（A） | 56 | 56 | 57 | 57 | 58 |
風量 m3 /h | 6600 | 6600 | 8000 | 8000 | 8000 |
壓縮機數量 個 | 1 | 1 | 1 | 1 | 1 |
外形尺寸（寬 × 深 × 高） mm | 900×340×1345 | 900×340×1345 | 940×320×1430 | 940×320×1430 | 940×320×1430 |
防水等級 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 |
連接管 | |||||
氣管 mm | Φ19.05 | Φ19.05 | Φ19.05 | Φ19.05 | Φ19.05 |
液管 mm | Φ9.52 | Φ9.52 | Φ9.52 | Φ9.52 | Φ9.52 |
連接方式 | 喇叭口連接 | 喇叭口連接 | 釬焊連接 | 釬焊連接 | 釬焊連接 |
凈重 kg | 110 | 117 | 128 | 133 | 133 |
運行重量 kg | 110 | 117 | 128 | 133 | 133 |
型號 | GMV-H250WL/A | GMV-H310WL/A | GMV-H335WL/A | ||
制冷量 kW | 24.3 | 28 | 31 | 33.5 | |
制熱量 kW | 26 | 31.5 | 33.9 | 37.5 | |
IPLV IPLV | 6 | 6 | 6 | 6 | |
APF W·h/（W·h） | 4.4 | 4.5 | 4.4 | 4.3 | |
電源 | 380V 3N ～ 50Hz | 380V 3N ～ 50Hz | 380V 3N ～ 50Hz | 380V 3N ～ 50Hz | |
制冷輸入功率 kW | 8.3 | 9.8 | 10 | 10.6 | |
制熱輸入功率 kW | 6.6 | 8.5 | 8.5 | 10.2 | |
******輸入功率（用于配電） kW | 9.9 | 13.2 | 13.7 | ||
噪音 dB(A) 60 | 58 | 59 | 60 | 60 | |
風量 m3 /h | 8000 | 11000 | 11000 | 11000 | |
壓縮機數量 個 | 1 | 1 | 1 | 1 | |
外形尺寸（寬 × 深 × 高） mm | 940×320×1430 | 940×460×1615 | 940×460×1615 | 940×460×1615 | |
防水等級 | IPX4 | IPX4 | IPX4 | IPX4 | |
連接管 | |||||
氣管 mm | Φ19.05 | Φ22.2 | Φ25.4 | Φ25.4 | |
液管 mm | Φ9.52 | Φ9.52 | Φ12.7 | Φ12.7 | |
連接方式 | 釬焊連接 | 釬焊連接 | 釬焊連接 | 釬焊連接 | |
凈重 kg | 133 | 166 | 177 | 177 | |
運行重量 kg | 133 | 166 | 177 | 177 |
注：
① 本機組設計執行標準 GB/T 18837-2015、GB 21454-2008。
② 以上制冷量測試工況：室內干球 / 濕球溫度（27/19℃）、室外干球 / 濕球溫度（35/24℃）；以上制熱量測試工況：室內干球 /
濕球溫度（20/15℃）、室外干球 / 濕球溫度（7/6℃）。
③ 機組性能參數會因產品的改良有所改變，恕不另行通知。具體參數請以產品銘牌為準。
④ 噪音是在半消音室的測量值，實際運轉時由于環境的改變會稍微高點。
2、產品運行范圍
制冷運行范圍 | 室外溫度 -5℃～ 48℃ |
制熱運行范圍 | 室外溫度 -20℃～ 27℃ |
三、產品安裝
1、產品安裝注意事項
1.1 機組安裝基礎
必須是水泥或鋼制結構，應能承受機器的運行重量，并能隔音及震動，且上平面是水平的。機組的
安裝基礎應預留排水槽。
1.2 機組位置與環境
安裝處應充分考慮強風、臺風、地震的影響，加固安裝；應盡量免受火、易燃物、腐蝕性氣體或廢
氣的影響；應預留通風空間；應采取適當的措施，盡可能減小噪音和振動。
室外機組安裝地點選擇：
◆ 室外機組必須安裝在穩定而堅固的支承面上。
◆ 室外機組和室內機組應盡可能相互靠近，盡量減少制冷管道的長度及彎角數。
◆ 避免將室外機安置在窗下或建筑物之間，造成正常的運行噪音傳入室內。
◆ 選擇不受陽光直射、雨淋及其他直接輻射熱源的地方，若受陽光直曬或雨淋，應安裝有效的遮
陽板或防雨（雪）棚。
◆ 進出口氣流不受阻礙。
◆ 選擇安裝在通氣良好的地方，以便機器能吸入和排出足夠的空氣。
◆ 不安裝在有易燃易爆物品及嚴重灰塵、鹽霧等污染性空氣的地方。
空調室外機組進出風口不可安裝引風管道。空調機組在室內制熱時，冷凝水將從室外機底架上留下，
當室外空氣的溫度低于 0℃（32 ℉）時，冷凝水會結冰。室外機組設置防雨棚時應注意不得影響機組散熱。
1.3 機組管路連接
為避免在連接管上冷凝結露，管必須用保溫材料和膠帶包扎與空氣隔絕。懸空的連接管路應做好支
撐，支撐之間距離不超過 1m。
1.4 電氣安裝
◆ 所有電氣安裝必須由專業人士按國家和當地法律、規章進行。
◆ 機組必須可靠接地，符合 GB 50169-2016 相關要求。
◆ 現場接線時請以機身所貼線路圖為準。

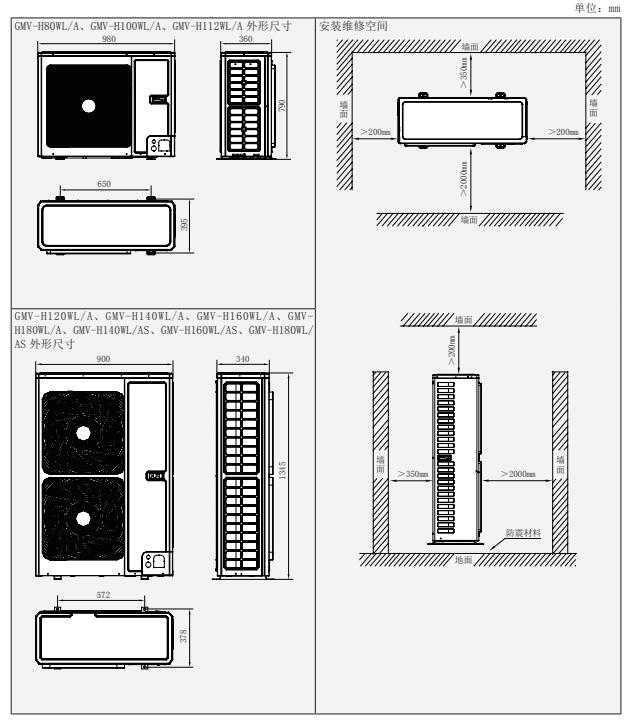

2、產品外形尺寸及安裝維修空間
