格力中央空調多聯式全新風處理機
一、產品介紹
◆ 產品定義

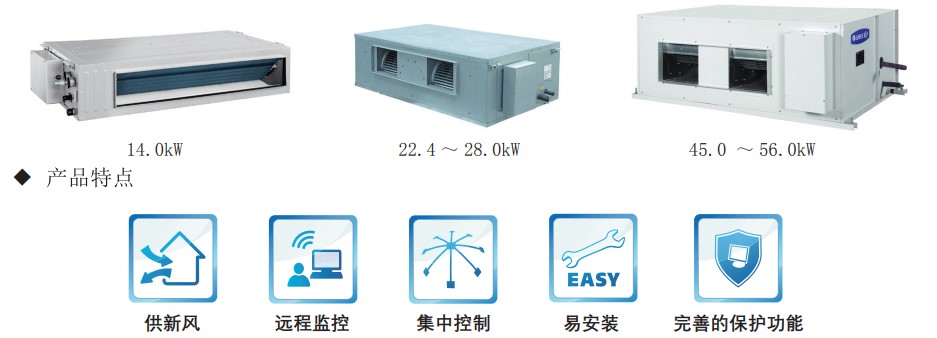

多聯式全新風處理機組是指可以直接處理室外空氣，并將其送到使用區域的變頻機組。機組選型 方式多樣，可與普通多聯室內機混接到一個系統中使用，也可作為一個單獨系統使用。機組能力范圍 14.0kW ～ 56.0kW（風量 1000m3 /h ～ 6000m3 /h）。
| 型號 | GMV-NDX140P/A | GMV-NDX224P/A | GMV-NDX280P/A | GMV-NX450P/A(X4.0) | GMV-NX560P/A(X5.0) | GMV-NX560P/A(X6.0) |
| 制冷量 | 14.00 | 22.40 | 28.00 | 45 | 56 | 56 |
| 制熱量 | 10.00(12.00) | 16.00(20.00) | 20.00(22.00) | 32 | 39 | 39 |
| 循環風量 | 1200/1000 ～ 2000 | 2000/1500 ～ 3000 | 2500/2000 ～ 3500 | 4000 | 5000 | 57 |
| 噪音 | 40 ～ 50 | 45 ～ 54 | 47 ～ 54 | 52 | 150/200/250/300/350 | 200/250/300/350 |
| 機外靜壓 | 150/50 ～ 200 | 200/50 ～ 300 | 200/50 ～ 300 | 150/200/250/300/350 |
注：
① 機組制熱量為工況 1（工況 2），工況 1：室內干球 / 濕球溫度（7/-℃）、室外干球 / 濕球溫度（7/6℃），工況 2：室內干球 / 濕球溫度（0/-℃）、室外干球 / 濕球溫度（0/-2.9℃）。 ② 循環風量一欄，“/”左邊為額定循環風量，右邊為可調范圍。 ③ 輸入功率一欄，“/”左邊為額定功率，右邊為******功率。 ④ 機外靜壓一欄，140/224/280 機型：“/”左邊為默認靜壓值，右邊為靜壓可調范圍 :450/560/560 機型：標準機型為 200Pa，其 他靜壓值為非標機型。 ⑤ 以上制冷量測試工況：室內干球 / 濕球溫度（35/28℃）、室外干球 / 濕球溫度（35/-℃）。 ⑥ 噪音是根據國標 18837 測試，并根據公司內部的規格代表值在消聲室換算時所得出的值。機組本體是用換算后所得出的******值 來表示的。在實際的工程安裝和應用條件下，因受周圍噪音及反射聲等客觀因素的影響，運作時的值一般要高于本樣本記載值。 ⑦ 機組性能參數會因產品的改良有所改變，恕不另行通知，具體參數請以產品銘牌為準。
產品執行標準：GB/T 25128-2010。 2.1 機組介紹多聯式空調機組新風室內機是一種從室外側引入新風并進行處理提供給室內側用戶使用的 空調處理機組。
根據選擇風量的不同，多聯式空調機組新風室內機有下面兩種連接方式：
（1） 如果選擇新風風量≤2500m3/h，則可以按照下面與普通室內機混接方式，或者按照

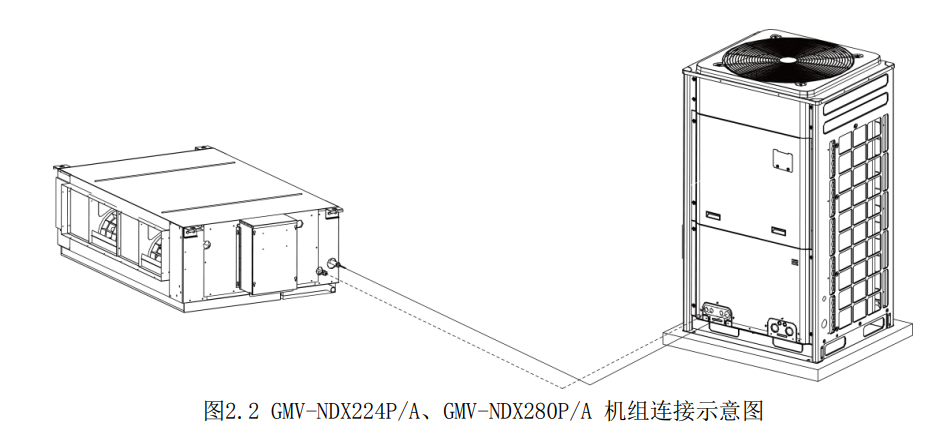

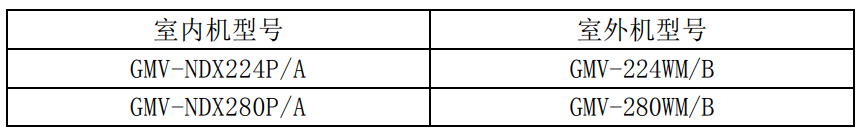

（2） 中與固定外機搭配方式：
注意：多聯式空調機組新風室內機與普通多聯式空調室內機連接時，需要嚴格執行容量要求， 新風室內機容量不允許超過室外機容量的30%，室內機容量之和介于50%～100%之間，否 則會影響用戶使用舒適性，甚至可能帶來機組的損壞。
（2） 如果選擇新風風量＞2500m3/h，則只可以按照下面一拖一搭配方式連接：（搭配外機 以 GMV5S 系列為例）

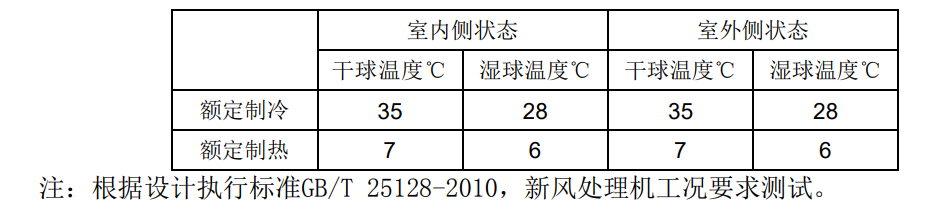

2.2 機組額定工況

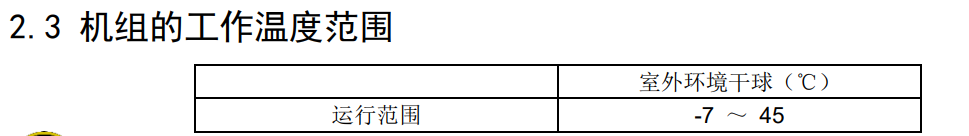

① 機組運行范圍嚴格執行國家標準GB/T 25128-2010《直接蒸發式全新風空氣處理機組》 中的相關要求。 ② 出廠時制冷運行送風溫度設定為18℃，制熱運行送風溫度設定為22℃。用戶如需更改 相關溫度設定，請聯系售后技術服務人員。
3 安裝前準備
注意！ 機組產品圖片僅供參考，請以實物為準；未注尺寸單位均為mm
3.2 選擇安裝位置
（1） 確保頂部掛件有足夠的強度來承受機組的重量。
（2） 排水管出水方便。
（3） 進出口無障礙，保持空氣良好循環。
（4） 室內機要確保如下圖所要求的安裝距離，確保維修保養所需要的空間。
（5） 遠離熱源、有易燃?xì)怏w泄漏和有煙霧的地方。
（6） 不宜安裝在環境酸堿度高、電壓波動大、車輛船舶等地方。
（7） 機器為吊頂式（天花內藏暗裝式）。
（8） 室內、外機電源線，連接電線距電視機、收音機至少保持 1m 的距離。這是為了防止 上述家電出現圖象干擾和噪音。（即使有 1m 的距離，若產生的電波較強，也可能出現 噪音）。
注意！ ① 機組的安裝必須符合國家和當?shù)氐陌踩?guī)范。
② 空調機組的安裝質量直接影響正常使用，用戶切不可自行安裝，購機后請您與經銷商聯 系，由專業安裝人員進行安裝及調試。
③ 在所有的安裝工作完成后才能接通電源。
④ 當安裝在較小的房間里時，必須采取相應措施，以防止制冷劑萬一發生泄漏時房間里制 冷劑濃度超過極限值，導致缺氧或窒息。
3.3 通訊線選型要求 注意！ 若空調機組安裝在強電磁干擾的地方，內機與線控器通訊線必須使用屏蔽線，內機與內機 （外機）通訊線必須使用帶屏蔽的雙絞線。
